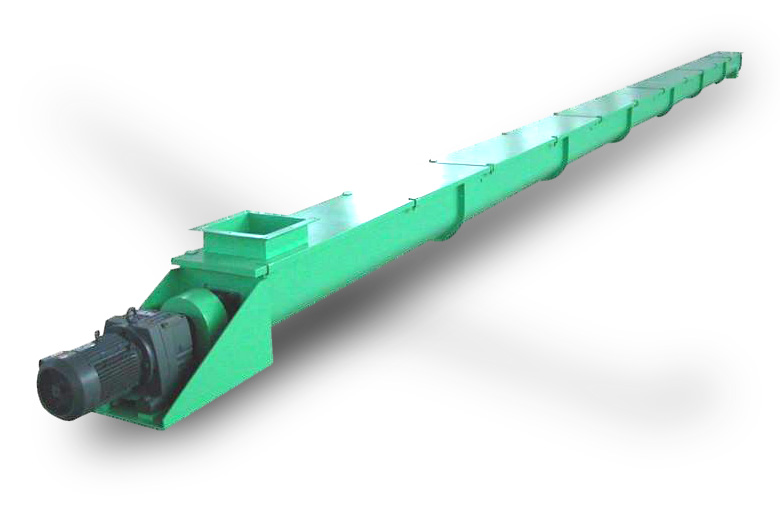

螺旋輸送機產品定義

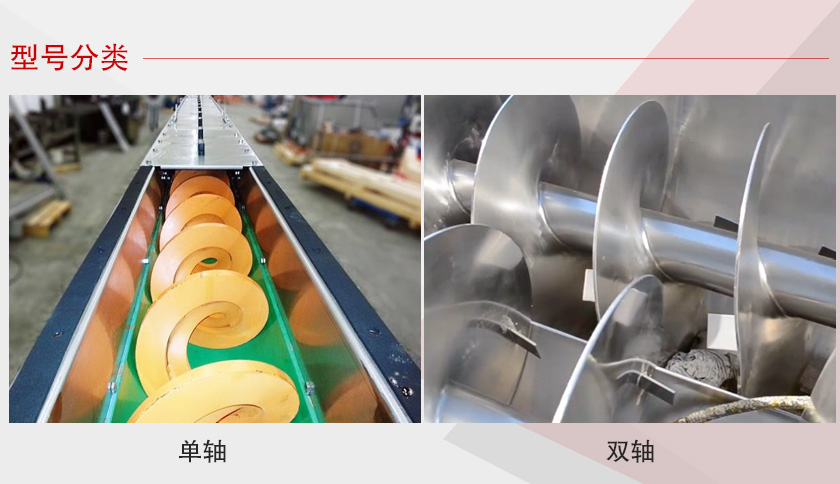

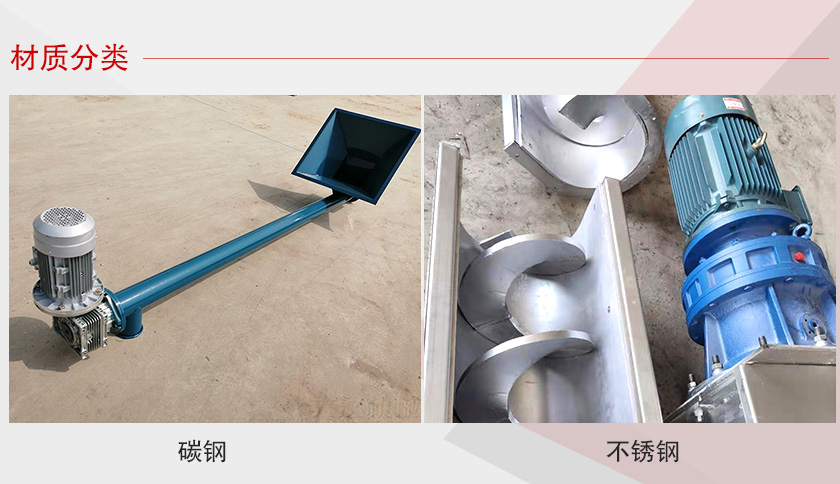

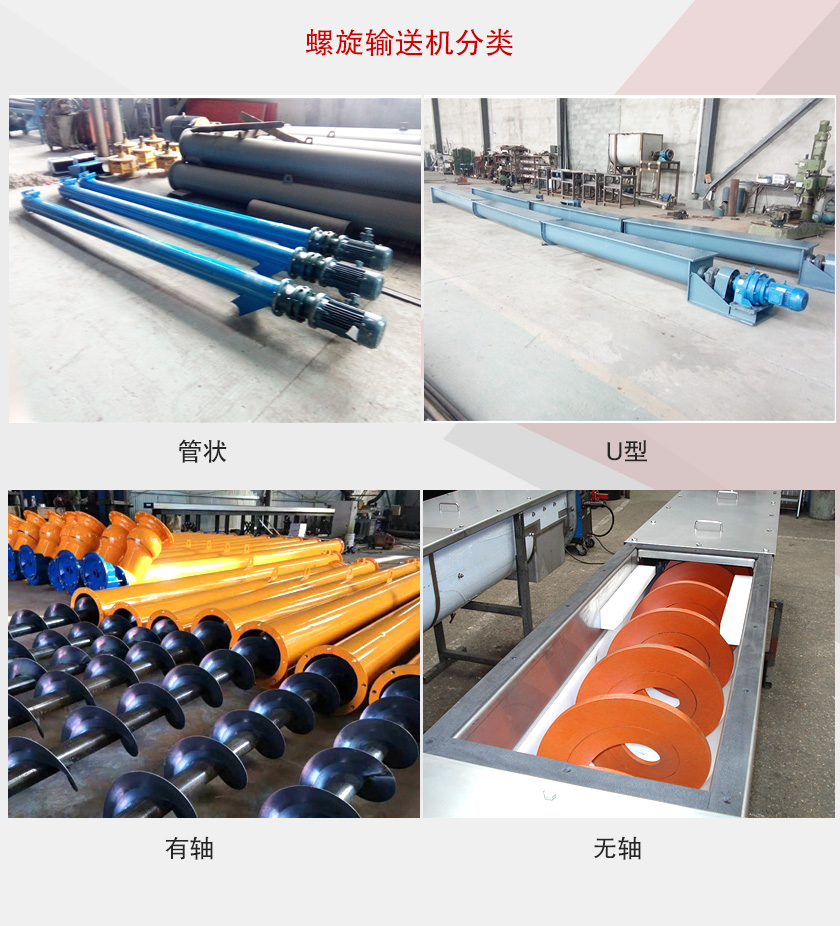

螺旋輸送機是一種電機帶動螺旋回轉，進而推移物料實現輸送目的的輸送設備，屬于沒有撓性牽引構件的連續輸送機械可以水平、傾斜或垂直輸送粉狀、顆粒狀和小塊狀物料。大漢螺旋輸送機可分為有軸螺旋輸送機和無軸螺旋輸送機，這兩者的區別在于無。送機更易于輸送粘性、纏繞性物料，可以按照用戶物料及應用場合要求設計為不銹鋼材質。能完成輸送、混合、攪拌、松散、加熱以及冷卻等工藝。

螺旋輸送機應用場景及物料

廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如水泥、污泥、生活垃圾、煤渣、糧食等，物料溫度一般不超過200℃。

螺旋輸送機特點

1、采用調速電動機，給料量可以方便地隨意調整、上料均勻；

2、每小時輸送量在1.4~458立方，輸送長度可達70米，輸送量大；

3、可有多個進料口和出料口，能靈活布置，可逆向輸送，因此可以同時向兩個方向輸送物料；

4、葉片、機殼與物料之間的摩擦比較大，使得葉片和機殼容易出現磨損，且動力消耗也比較大；

5、頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

螺旋輸送機結構有哪些部分組成？

主要由由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

驅動裝置：由電機與減速機組成。

螺旋葉片：可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式。

機殼：分為兩種形式“U”形機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。

螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸。

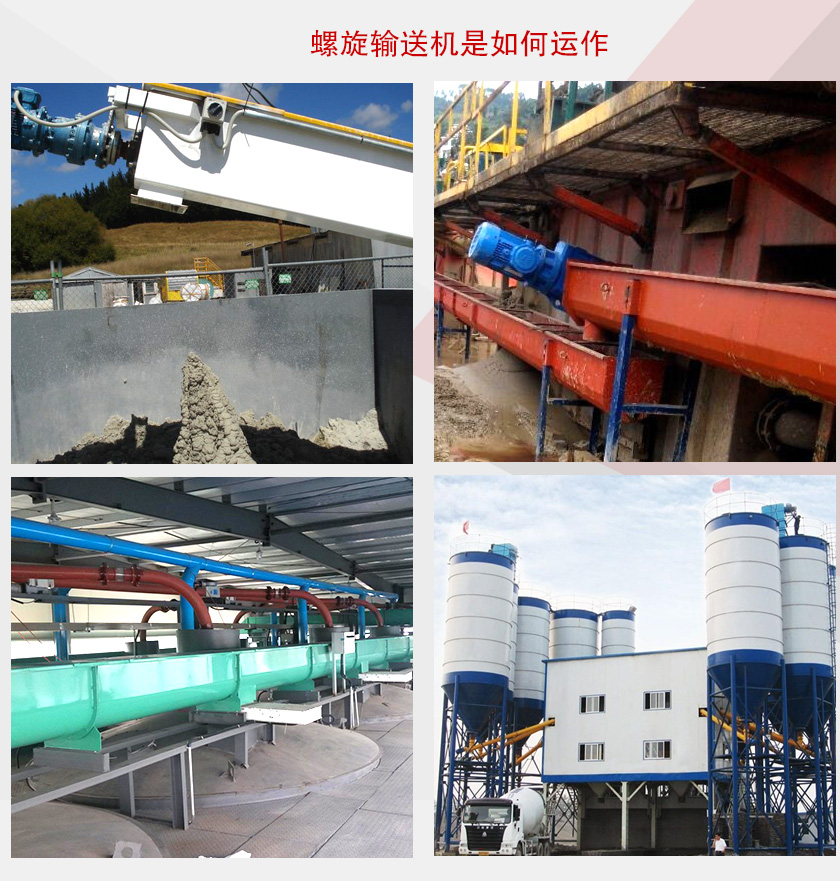

螺旋輸送機是如何運作的？

當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動,其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。

螺旋輸送機型號與參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

螺旋輸送機選型需考慮的8大要素

1、物料的含水量

物料含水量較多，在輸送過程中物料容易黏附在螺旋葉片或輸送機內壁上，影響輸送效率。

2、溫度、磨琢性和腐蝕性

螺旋輸送機長期在高溫、高磨、高腐蝕性的環境下輸送，會造成管壁及其他與物料接觸的部分損壞，嚴重還會導致物料泄漏。

3、輸送場合

輸送機應安裝在平穩、封閉性好的場所。

4、葉片選擇

不同性質的物料對螺旋輸送機的葉片形狀有不同的要求。

5、轉速

螺旋輸送機轉速越快，輸送效果越好，但是轉速要合乎臨界轉速的標準。

6、螺旋外徑

直徑越大效果越好，但是對于開式螺旋輸送機，螺旋外徑過大會增加制造成本，且不利于冷卻。此外，外徑值沒有必要一定取500的整數倍。

7、螺距

螺距的大小和物料輸送的速度相關，螺旋越大，對應的螺旋外徑越大，確定螺旋外徑后，存在一個最小的螺距與其對應，即較合適的螺距。

8、供料方式

輸送機典型的供料方式有兩種：水平型和重力型。所謂水平型供料即通過一定的方式（氣力、水平螺旋等）使物料顆粒獲得水平速度，通過水平導流裝置將物料輸送到供料口等待輸送；重力型供料即通過物料顆粒沿著重力方向下落的方式喂入，通過導流裝置將物料輸送到螺旋輸送機的供料口等待輸送。
